1) GEE BEE R3 2,80 m.

Bonjour à tous,



Etant donné que mon Gee Bee R2 est fini, je ne peux pas rester sans rien faire !!


Et cela tombe très bien, suite à mon passage voilà plusieurs mois en arrière chez Guy Alea (Doonki modèles à Montpellier) il me propose de commander un avion au style bien particulié pour l'essayer, et j'accepte.

Reçu en date du 13 mai 2011, mes quatre monstrueux cartons sont chargés dans le break !

Mon Gee Bee R3 est arrivé.

images

Envergure : 2,80 m. / Longueur : 2,70 m.

Surface alaire : 151,5 dm2.

Poids de l'avion nu annoncé : 13 Kgs.

Motorisation recommandée : 150 à 250 cc.

11 servos.



Poids de chaque pièce en grammes (en cours) :

Fuso peint avec couples collés : 4894.

Capot moteur peint et fixation : 837.

Bloc support moteur en bois : 386.

Bulle : 800.

Dérive : 222.

Jambe de train et capot de roue peint : 1100 X 2 = 2200.

Amortisseurs de train :  X 4 =.

Aile G : 1500.

Aile D : 1448.

Stab : 2 X 302 = 604.

Carénage roulette AR : 24.

Roues jantes alu ajourées :  352 X 2 = 704.

Pochettes visseries, bois, cablages.



Gee Bee version brute (1)


Gee Bee version brute (2)



Gee Bee version brute (3)


 DSC02602

15 mai 2011, montage à blanc juste pour la photo. J'adore......


DSC02609

Mon pote Mitch, il en est tombé amoureux !!! icon_biggrin.gif

DSC02591

Vue sur une demi-aile. Elle est fabriqué structure entoilée au papier japon et peinte.



DSC03056

28 mai 2011, il faut découper le passage des puits des 3 servos. Pas moins de 7 charnières batons pour l'aileron ! Mise en place des 2 guignols triangulaires qu'il faut percer piles poils pour la partie arrière.


DSC03292

Montage des 6 servos digitaux avec sa tringlerie et régler le tout sans que sa grogne !



DSC03293

Les ailes sont munies d'AF.


DSC03058

02 juin 2011, collage des 5 charnières batons de la profondeur. Le servo est à installer dans le stab !


DSC03294Vue sur la "petite" dérive. MEP du guignol anodisé A/R dérive. M4,5 / L 100mm (pas dans le kit).

DSC03301

Assemblage à blanc des stabs et de la dérive. Un beau morceau !


DSC03303

La cabane en bois. J'ai renforcé l'int. et l'ext. par de l'epoxy + micro ballon. Petit ponçage, puis deux couches de vernis.


DSC03094

Jambes de train en alu et amorties.


DSC03096



DSC03109

Pré-assemblage du train.



DSC03678

Un train pret à rejoindre sa place. Renforcé par une tige filletée, on voit bien le "U" pour raccorder les cablages.



DSC03323

26 juin 2011, mise en place du train dans les gigantesques capot ! Merci à Mathieu qui a pris plaisir à m'aider... un futur pilote ??


DSC03332


DSC03334

02 juillet 2011, MEP des servos et de sa tringlerie. Concernant les servos et pour changer de mes habitudes (Fut et Hit) mon choix c'est porté sur des SAVOX SC 1256 TG. Le servo sc-1256Tg dispose d'un couple de 20 kg et d'une vitesse de 0.15s pour 6 volts.
Il dispose de pignons titane, de roulements, et d'un boitier alu pour un meilleur refroidissement.



R3 Dérive à modifier (3)


R3 Dérive à modifier (4)

02 août 2011, voilà quelques semaines que j'ai arrêté le montage. C'est sur ! l'avion quelque soit l'envergure vol très mal. Il faut et c'est impératif modifier le plan fixe et sa dérive. Sur certaine marque, le stab est allongé de quelques centimètres. Certes, ça fait rager ! mais rappelons le, c'est un avion qui n'a jamais existé ! Modifs, réglages sont de rigueur pour le mettre au point avant et après les 1er vols.



2012 08 27 Gee Bee R3

2012 08 27 Gee Bee R3 (2)

DSC03624

18 décembre 2011, découpage des deux rainures dans le fuso et collage du bois. Système haut pour le cablage des ailes.



DSC03629

Perçage et collage pour la mise en place des deux tétons par aile. Coiffé par deux boulons en nylon style papillon avec une vis centrale BTR de 5X30. Aucun jeu dans les deux clés d'aile en alu et ses fourreaux.

Plan modif dérive (2)

19 décembre 2011, traçage sur plan à l'échelle 1 la partie arrière de la bête. Le principe est de rehausser le plan fixe et sa dérive en trouvant une forme harmonieuse, en respectant une bonne forme aérodynamique et surtout efficace !



Modif dérive et plan fixe (1)

20 décembre 2011, c'est mon ami l'ingénieur en chef Jean Netzer qui va faire cette grosse modification, je vais quand même le soutenir... Tronçonnage du fuso et début du collage des couples verticaux et coffrage.


Modif dérive et plan fixe (6)

Suite....


Modif dérive et plan fixe (7)

Traçage en rouge, le reliquat ext. est couper et poncer.


Modif dérive et plan fixe (9)

Une baguette en bois dure de 4mm est collée sur l'arrête, + ponçage. Jean a le sourire !! ça lui plaît !!!


Modif dérive et plan fixe (10)

On voit largement la différence du rajout en balsa. Avant et après !! Hauteur gagnée env. 12 cm + une surface de la partie mobile de la dérive.

Encore beaucoup de travail dessus.



24122011642

24 décembre 2011, entoilage au Solartex. (Pour info : le solartex est un tissu très résistant en nylon thermo- rétractable, enduit de colle. Cet enduit est protégé par un film plastique. On l'utilise sur les avions grandeur, il est très résistant à la perforation, supporte bien le vieillissement.)



24122011644

24 décembre 2011, quoi ??? il faut bien inspecter le travail....bien fait ! Je dirais que la forme est plus joli que l'originale.



DSC03669

28 décembre 2011, mise en place de la cabane bien alignée (la notice conseille de coller celle-ci sur le fuso à la résine). L'anti-couple est déjà calculé d'origine. Perçage des 14 trous pour les deux équerres (BTR de 3X20). Dimension R3

DSC03682

21 janvier 2012, MEP du servo et fabrication d'une petite platine collée sur le papillon des gaz.



29012012662

29 janvier 2012, traçage sur le fuso avant découpage. Cette pièce sert à cabler jusqu'au support des trains.



29012012661

29 janvier 2012, préparation d'un contreplaqué pour soutenir les deux pots dans le fuso.



29012012667

29 janvier 2012, Vu qu'il va falloir ajourer pour ventiler l'air chaud dans le fuselage, un renfort par trois bandes en carbone est mis en place. On y voit les deux fentes pour le passage de la pièce ci-dessus.



03022012671

Mise en place du support des canisters. Les pots vont être fermés par deux plaques Offset. Encore une modif !! (Photo pas très nette)



03022012675

11 février 2012, Travail sur la sortie de l'air chaud sous la bestiole. Les avant-trous.



03022012676

11 février 2012, Et voilà un côté de fait !



18022012683

18 février 2012, Vue de face. Support du capot moteur en place. Ponçage du pare-feu pour le collage de la cabane en bois à venir. On voit très bien les trous d'évacuation.



18022012684

18 février 2012, astuce de JN, calcul du perçage des 7 vis de fixation du capot moteur.


1802201268518 février 2012, Vue de dessous ! ça prend forme.



DSC03777

06 avril 2012, montage des pots.



2012 05 19 découpe des supports R3 (2)

19 mai 2012. Découpe au fil chaud des deux supports du R3 AV et AR. Avec les deux sorties des pots + les points de fixation des cablages, on ne peut pas le poser sur le ventre.



2012 05 19 (3)

19 mai 2012.

2012 05 19 (1)

19 mai 2012.

2012 05 19 (7)

19 mai 2012.



2012 06 09 Intérieur (1)

09 juin 2012.

2012 06 09 Intérieur (5)

09 juin 2012. Installation de la radio.



2012 07 01 (5)


2012 07 01 (2)

01 juillet 2012. Fabrication de 8 plaques en alu la fixation des chapes du câblages sur les ailes.


2012 08 17 Montage cablages (1)

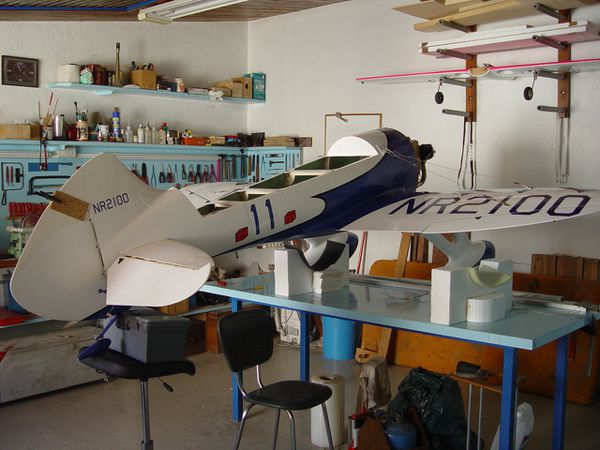

17 août 2012. Le R3 a été mis un peu de côté à cause du nouveau racer Speedwinner en cours mais il a volé !

Reprise des activités ; mise en place ce jour, des quatre câbles de l'extrados. L'accastillage d'origine est entièrement en plastique, à proscrire !

J'ai commandé 24 chapes M3 en alu ; 12 câbles aciers / gainés à monter !

2012 08 17 Montage cablages (4)

17 août 2012.

2012 08 17 Montage cablages (7)

17 août 2012. J'ai opté pour des chapes en alu M3 fixé par circlip acier. Plaque alu à tordre pour avoir un angle nickel pour une trajectoire droit du câble.



2012 08 17 Montage cablages (8)

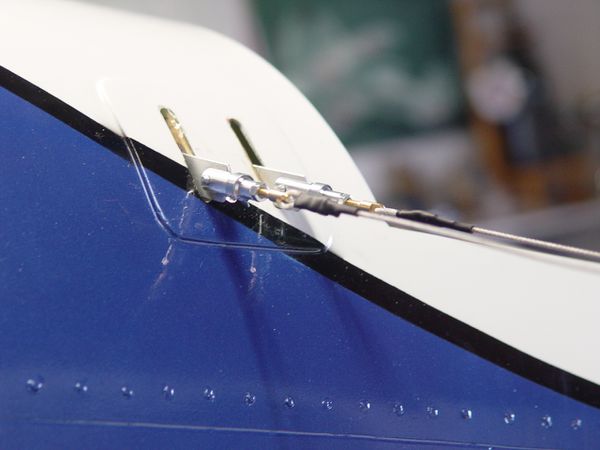

17 août 2012. Ici des chapes alu M3 fixé par clip ressort, très rapide à enlever.



2012 08 20 Finition (13)



2012 08 20 Finition (10)

18 août 2012. On continue sur l'haubanage du dessous de l'aile. On suspens la bête pour avoir aucun effort sur les trains et éviter une éventuelle déformation latérale au sol sur les jambes.



2012 08 20 Finition (12)

18 août 2012.

2012 08 20 Finition (25)

18 août 2012.

2012 08 20 Finition (27)

18 août 2012.

2012 08 20 Finition (32)

18 août 2012. Un petit travail de découpe à été effectué sur le capot moteur pour une entrée d'air un peu plus importante sur les deux cylindres.


2012 08 20 Finition (37)

20 août 2012. Jean a fabriqué une pièce pour le centrage du R3. Le CG annoncé par la notice est de 180 à 190mm du BA. Le même système a été utilisé pour le centrage du Gee Bee R2 Carf.


2012 08 20 Finition (38)

20 août 2012. Et voilà, CG nickel, j'ai le sourire !!!!



2012 08 20 Finition (41)

20 août 2012. Jean, mon ingénieur en chef a le sourire aussi ! ça me plait !!!



20 août 2012.

Poids de l'aile G : 3685 Grs.

Poids de l'aile D : 3550 Grs.

Clés l'aile : 430 Grs.

Poids du fuselage (réservoir vide) : 15313 Grs.

Total : 22978 Grs.

DSCF8209

12 août 2014. Montage du R3.

DSCF8215


DSCF8224

12 août 2014. Les derniers réglages et vérification avant le vol. Mitch, action sur le démarrage......

DSCF8258

Fermeture de la verrière, 6 vis M3.

DSCF8267


DSCF8246


DSCF8249


2014 08 12 R3 1er vol

Ca vole à merveille !!!

DSCF8261


DSCF8266

12 août 2014. Merci à Patrick Zazoni président du club de Narbonne pour m'avoir autorisé à voler sur leur terrain.


En quelques mots, et impressions personnelles :

Je suis très satisfait des vols effectués. Le décollage à été une formalité, il est resté bien droit axé piste.

Une fois en l'air, correction de 5 clics au trim à droite pour les ailerons et quelques uns pour la profondeur en cabreur.

Je suis convaincu que la modif sur le plan vertical de la dérive a porté ses fruits. Si il se met légèrement sur le côté avec un coup d'aileron, il reprend son assiette normale de vol sans à avoir à le contrer sans cesse afin qu'il reste à plat.


Quel gueule en l'air !


Allez hop, à l'atelier pour finaliser la bulle, passage d'air sous le capot moteur, etc....

Je suis pressé de le remettre en l'air !




Vidéos.



Passage bas :

http://youtu.be/ETtIkzx9pzM



2ème attéro, le 1er était mieux mais pas filmé icon_rolleyes.gif) :
http://youtu.be/5wKB3zTcF4s



2014 08 15 (3)

16 août 2014.

Maintenant qu'il à bien volé, j'apporte des modifications pour améliorer l'entrée d'air sur les cylindres.

Mise en place d'un cône fibre de 120mm.


L’installation d’un cône ou casserole d’hélice peut dans certains cas améliorer l’écoulement de l’air près du moyeu. En effet au centre du disque rotor la vitesse des pales s’annule et s’inverse, ce qui peut perturber la circulation de l’air. De plus le cône d’hélice peut améliorer la ventilation des écopes de refroidissement moteur.


2014 08 16 (1)

Je m'applique sur la fermeture de la partie haute du capot moteur.

2014 08 16 (4)


2014 08 16 (6)


2014 08 16 (7)

Une très légère planchette fibrée. J'attends la peinture noire haute température.

2014 09 08 (2)


2014 09 08 (3)

09 sept 2014.



En construction 2





Conclusion personnelle :


- Rapport qualité prix.

- Fuselage en FDV polyester.

- Ready to flight !

- Fuselage détachable en deux pour le transport.

- Livré peint, malgré quelques imperfections.

- Train (option) en alu, amorti sur chaque jambe.

- Roues en mousse dure, moyeu en alu.

- Plusieurs couleurs dispo.




- Evacuation / refroidissement air moteur à travailler.

- Manque de finition, peinture, coulure colle.....

- Servos d'ailes non encastrés.

- Grosse modification inévitable à apporter au plan fixe et à la dérive !!

- Accastillage plastique pour les câbles d'haubanage, donc le bon maintien des ailes et des jambes de train très hautes.


en-construction (64)Photo doonki


Pour commander ce modèle

---\\ http://www.doonki.com/



&



Ci-dessous d'autres photos d'un Gee Bee R3 de Philippe Viret en cours d'assemblage. Elles montrent la modif de son plan vertical arrière.

Bientôt le 1er vol.


2012 08 09 Modif R3 Philippe V (2) [1024x768]

09 août 2012.



2012 08 09 Modif R3 Philippe V (5)



2012 08 09 Modif R3 Philippe V (6)



2012 08 09 Modif R3 Philippe V (1)



2012 08 09 Modif R3 Philippe V (3) [1024x768]



2012 08 09 Modif R3 Philippe V (4) [1024x768]



2012 08 13 roulage

Philippe : Après les premiers tours d’hélice et une promenade sur le terrain la roulette arrière et son support sont à mettre au rebus, on va changer ça et mettre du solide.

A part ça qu’elle classe sur un terrain c’est juste trop fun, avec le bruit du Moki c’est vraiment réel.

Bon là on va finir l’intérieur les cablages, et tester le moteur avec le capot voir si ça refroidi bien,  après tout ça ben i reste le pire c’est-à-dire le 1er vol ……
